GZ型Ø2800mm、Ø3000mm系列煤气发生炉　－－　专利号：200720027795.0 　　200720027794.6

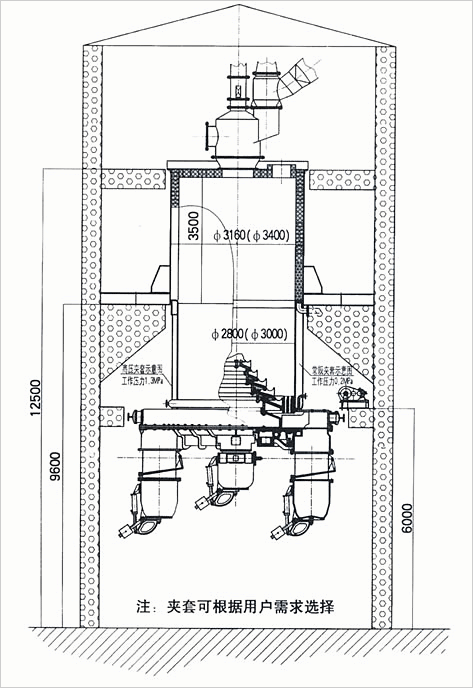

间歇式气化炉在我国已有70多年的生产使用历史，其生产工艺和设备在生产过程中边应用边发现问题、解决问题，使该炉型不断完善和升华。我公司生产间歇式煤气发生炉已有近60年历史，从最初的Φ1980mm一直发展到现在的Φ2400mm、Φ2650mm、Φ2800mm、Φ3000mm、Φ3300mm、及Φ3600mm，在借鉴国外的技术及自身的创新，率先研制开发出Φ2800mm和Φ3000mm系列煤气发生炉，该炉型深刻的剖析了其它炉型的优缺点，其结构更合理、更容易操作，同时采用定时、定量自动加煤和不停炉下灰，使煤气炉真正实现连续生产，是目前技改、扩建的理想设备。 Φ2800mm、Φ3000mm系列煤气发生炉具有以下优点： 结构合理、框架支撑悬挂式，使炉下空间变大，便于下渣及设备检修。 加煤采用定时定量，配置不停炉下灰装置，实现连续制气，提高产气量。 煤气发生炉高径比设计为1：2.17，夹套高度2800mm，底盘采用Φ90mm-Φ100mm大钢球滚动支撑结构，增强了炉子的承载能力，同时采用大模数传动装置，有效的克服了煤气炉因炉况不稳定造成的系统阻力，保证设备的长周期运行，配套炉蓖为七层六边形，具有耐磨、耐高温、布风合理、破渣能力强等优点，能满足煤气炉的各种工艺条件，加大风室，使布风更均匀。 灰渣过渡区及防流安息角设计合理，灰盘直径分别为：Φ3200mm、Φ3440mm，安息角≤500，彻底解决了煤气炉流碳现象。 煤气发生炉技术参数： 型号 Φ2800mm Φ3000mm 炉膛直径 Φ2800mm Φ3000mm 炉膛截面积 6．15m2 7．065m2 夹套受热面积 20．6m2 26m2 气化强度 1200-1500m3/m2h 1200-1500m3/m2h 进风口直径 Φ800mm Φ800mm 灰盘转速 0-1r/h 0-1r/h 产气量 7500-9500m3/h 9000-11000m3/h 燃料 块煤、煤球、煤棒

二、风机及阀门配置：

Φ2800mm煤气炉配C600-1.28风机，Φ3000mm煤气炉配C700-1.28风机，上行煤气，煤气总管，安全阀，吹风气回收，上、下行蒸汽，烟囱放空阀均采用液压闸阀，下行煤气、吹风阀、蒸汽总管采用液压座板阀，阀门压力PN0.025Mpa。

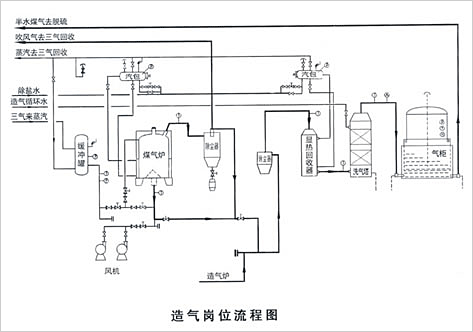

三、煤气发生炉按工艺特性以四台炉为一套制气系统，单系统吹风气设置一台总管除尘器，煤气设置一台总管除尘器和“一器一塔”（显热回收与洗气塔）。同时设置一套吹风气回收装置。

Φ2800mm、Φ3000mm系列煤气发生炉的合理结构及系统配置，使煤气炉系统阻力降低，有效的提高了气化强度，户气量力，消耗低，通过各使用单位的实践证明，是间歇式煤气炉的一次革命，必将在我国氮肥行业作出巨大贡献。
